カスタマイズ事例
- 課題
- [2018.10.1]フライス加工と旋盤加工で段取り替えをせずに加工したい
小型部品加工の際に、フライス加工と旋盤加工で段取り替えをする必要があり、生産効率が悪いので改善したい。
- 課題解決のポイント

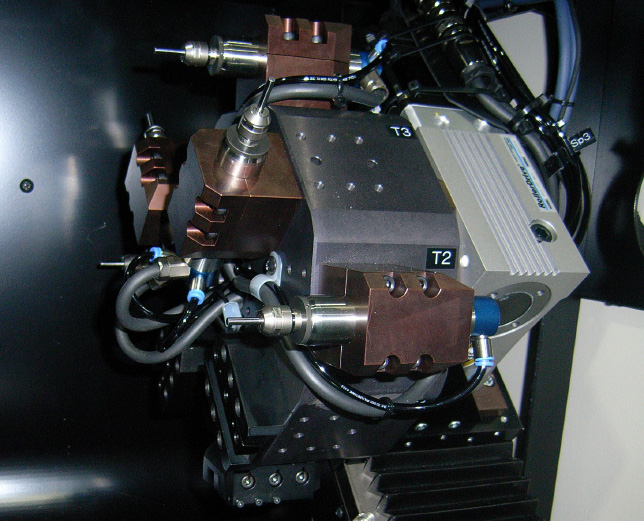

工具本数の増設に対応した工具タレットの特殊仕様MTS3Sの工具タレットの割出しはNC制御による位置決めで行なっているため、工具本数の変更にも柔軟に対応できます。

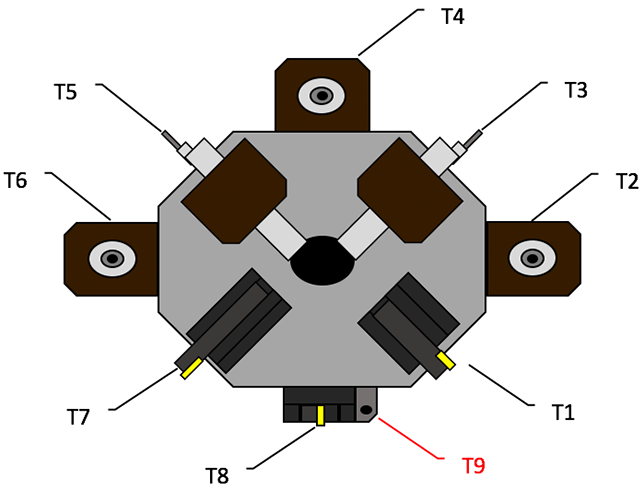

工具のレイアウト
- ナノの対応
-
対象パーツの加工工程が9工程であったため、NC旋盤の工具搭載数を標準仕様の8本から特殊仕様の9本に変更し、それに伴いソフトウエアも9本の工具に対応した仕様に変更しました（メカ、ソフトの対応）。
- 担当者からのコメント
【ウラワザ！】工具タレットの制御は一周の回転角度位置決めをNC制御で行なっているので、X軸やZ軸との同期運転による斜面の加工も可能です。使い方が気になる方はお気軽にお問合せください。
- この課題に関する製品
- MTS3S
弊社ではお客様に合わせて仕様変更、設計を行っております。- 技術的な相談、テストカット、製品デモ、仕様打ち合わせ、
その他ご要望があればお問い合わせください。
